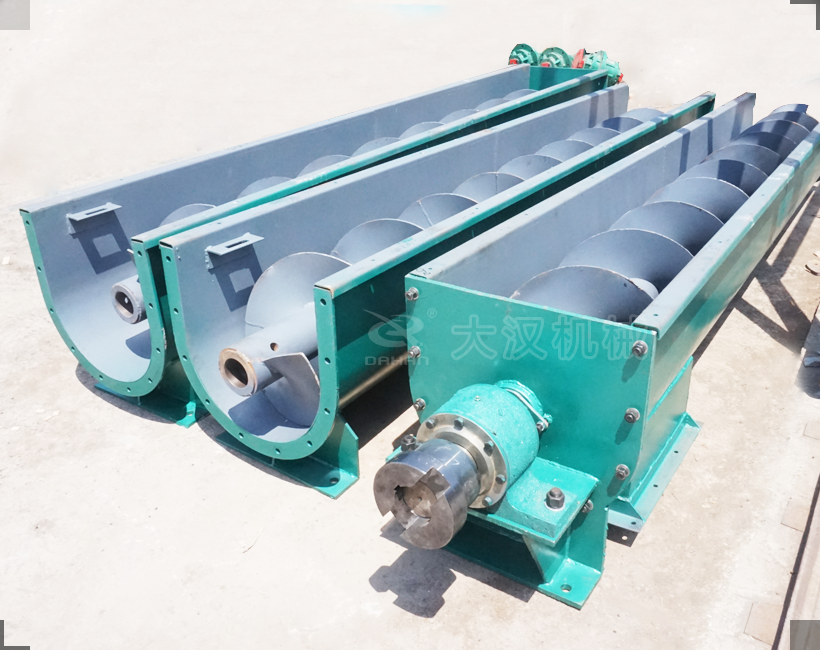

U型螺旋輸送機在輸送物料的時候較常使用，但是很多人都不了解螺旋輸送機構成，它的構成主要有料槽、螺旋體、中間軸承。下面大漢機械帶你們一起來具體的了解一下U型螺旋輸送機的組成部分。

  1.料槽

  螺旋輸送機料槽多由薄鋼板沖壓成型，其有圓形和U型兩種外形可供選擇。料槽與螺旋葉片的間隙由螺旋面直徑及物料的磨磋性共同決定。

  2.螺旋體

  由螺旋面和螺旋軸連接(主要是焊接)而成的螺旋體是螺旋輸送機中很重要的組件，而螺旋面則是螺旋體中很重要的組成部分。螺旋輸送機上應用的螺旋面多是由普通鋼板沖壓成型的螺旋葉片首尾依次焊接實現。

  對用于磨磋性強烈的物料運輸?shù)穆菪斔蜋C(jī)，螺旋面可選用扁鋼軋制件或鑄鐵件。為了適應不同特性的物料的輸送，螺旋葉片在原有的實體型葉片的基礎上又開發了帶式、葉片式、齒式等三種類型。

  3.中間軸承

  中間軸承又稱懸置軸承，作為螺旋軸的中間支承用在長距螺旋輸送機中。在輸送機的設計制造中，為了中間軸承的裝配，螺旋面連續性在中間支承處間斷，這使得物料在該處通行橫截面減小，葉片推進力喪失，易形成堵塞。中間軸承結構的合理設計對螺旋輸送機的效率高的穩定運行至關重要。
